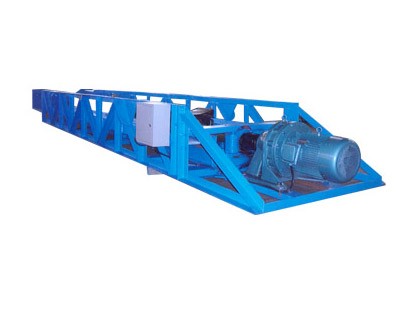

CHX型抽芯机

一、CHX型抽芯机的概念：CHX型抽芯机是炼油厂检修换热器的专用设备，它可根据换热器的直径制作各种规格。该抽芯机抽芯能力：直径0.8米至1.8米，长度6米以下的强杆式抽芯卧式换热器管束，其最大拉力为30吨。

该机由钢架结构框架、拖动及控制系统三部分。

结构框架：钢结构框架为整体焊接结构，据受力分析结果进行了合理加强，完全能够承受在抽芯、装芯及起吊等工况下的载荷，且具有良好的吊装稳定性。

拖动系统：由Y系列电动机、BMD型行星摆线针轮减速机、丝杆及在导轨上行走的载重小车组成。它是以电动机、减速机作动力，用丝杠传动，具有拉力大，抽芯平稳、省力、省时、不损坏芯子等特点。

控制系统：由电控箱采用线控方式，通过操作按钮实现控制、拖拉、连续或点动及停止等功能。并具有超载保护系统功能，确保设备的正确、安全使用。

本机具有安全可靠、元器件易配套、无大易损件，且操作方便、维护简单、使用周期长等特点。

二、使用说明：

1、将减速机齿轮箱内加注齿轮油；润滑油的牌号为40#-50#机械油，或减速机专用润滑脂。

2、第一次加油运行160小时后需更新换油。轴承润滑脂至少每年更换一次。

3、用千斤顶将抽芯机芯子顶活，将抽芯机尾座顶紧抽芯机外壳法兰瑞面，配钻外壳法兰孔，使尾座与抽芯机外壳用螺栓固定牢。

4、用钢丝绳将抽芯机芯子缠绕，另一端与丝母处链接固定。检查无误后，开始起动电机工作。

5、两托重车放与靠芯子端；靠近丝母的第一个托重车适应当高于另一拖重车，（根据现场情况所定）。芯子必然落到另一托重车上，直到芯子完全抽出。

三、抽芯机结构图：

1、减速机   2、联轴器   3、轴承座支架   4、丝杠   5、螺母   6、载重机   7、机架   8、尾座
